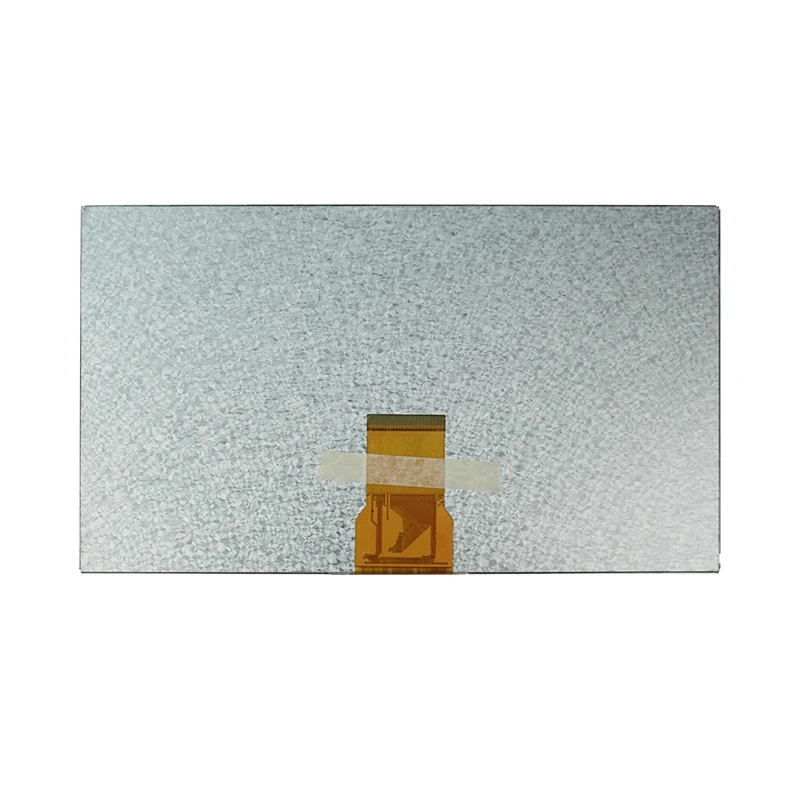

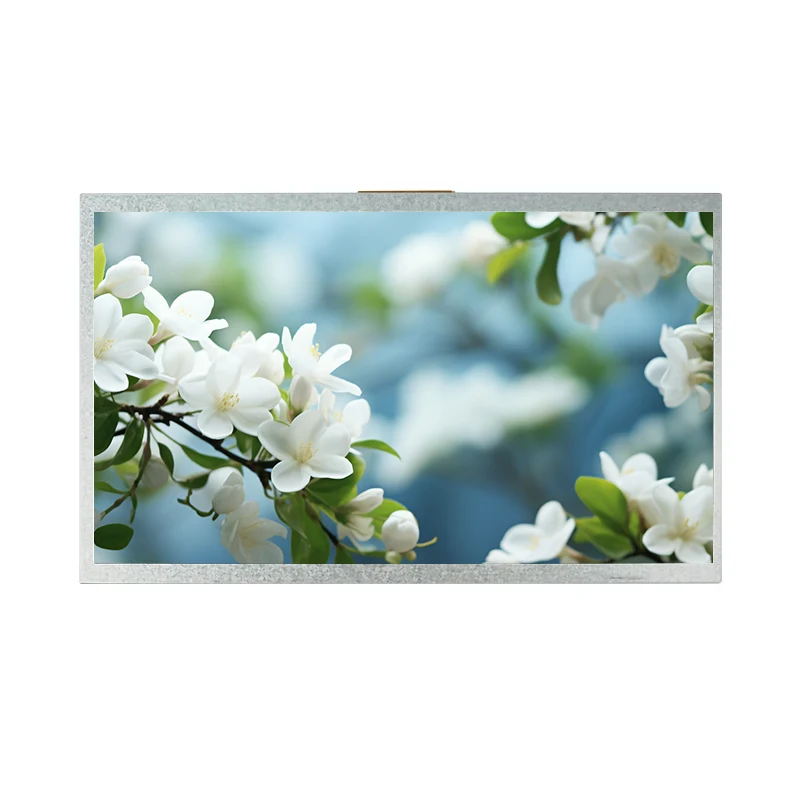

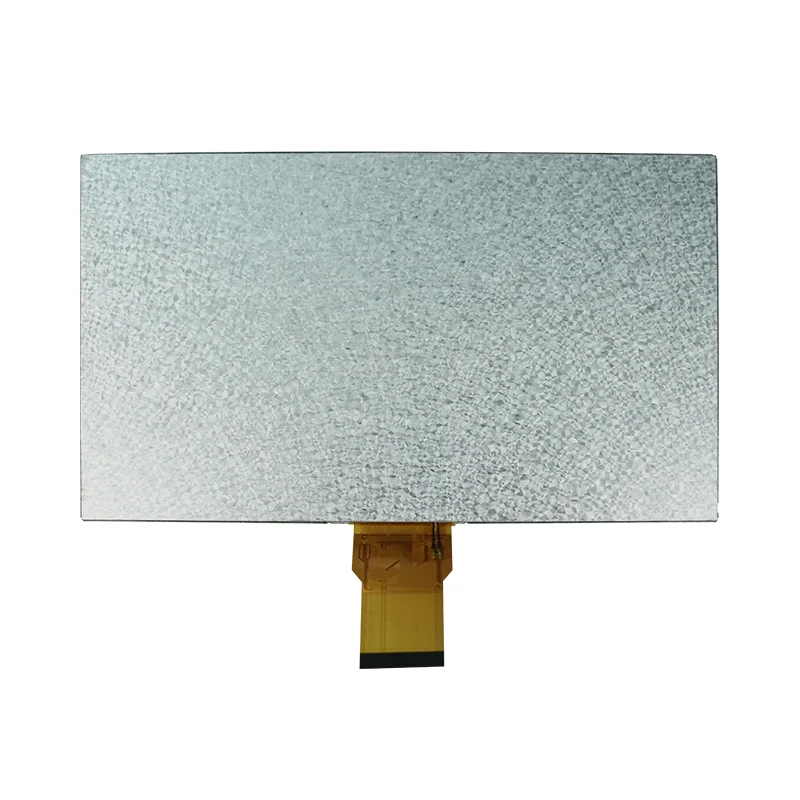

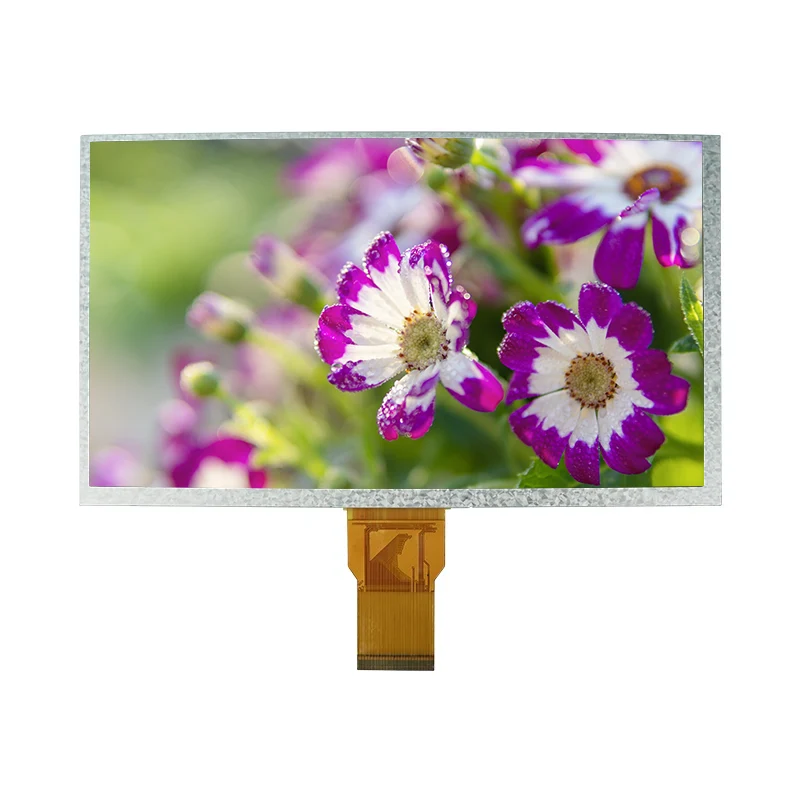

9.0 'Modul Tampilan LCD LCD TFT LCD

Spesifikasi inti

Ukuran tampilan

9.0 inci a-si TFT-LCD (transrutan)

Resolusi

800 (RGB) × 480 piksel (RGB-Stripe)

Ndeleng arah

6 O'clock

Mode tampilan

Tn putih normal

Antarmuka

Antarmuka podo karo 24-bit (Mpu)

Spesifikasi Daya

Voltase Gantung Digital (DVDD)

3.0 v (min) - 3,3 v (jinis) - 3,6 v (max)

Voltase suplemen analog (avdd)

9.4 v (min) - 9.6 v (jinis) - 9.8 v (max)

Gapura ing voltase (vgh)

17 v (min) - 18 v (jinis) - 19 v (max)

Gate Off Voltase (VGL)

-6.6.6.6 v (min) --6 v (jinis) --5.4 v (max)

Voltase VCOM

3.7 v (jinis)

Spesifikasi Backlight

Konfigurasi LED

LED putih × 18 (3 × 6 larik)

Jumlah LED

120 ing (20 × 6)

LED Voltase LED (VL)

9.0 V (TYK) - 9.9 v (Max)

Lumut luminance

≥3000 CD / M²

Luminance LCM

120 CD / M² (Tipe)

LED LIFETIME

≥20,000 jam

Khusus Lingkungan

Suhu operasi

-20.0 ℃ nganti 70.0 ℃

Suhu panyimpenan

-30.0 ℃ nganti 80.0 ℃

Spesifikasi wektu

Frekuensi DClk

33.3 MHZ (TYK) - 50 MHz (Max)

Jumlah horisontal (TH)

928 Siklus DClk

Jumlah vertikal (TV)

525 garis horisontal

HS Back Pulo (THB)

88 siklus dllk

Vs Back Porch (TVB)

32 garis horisontal
