2.7' Graphic Standard TN TFT LCD Layar Modul

2.7' Graphic Standard TN TFT LCD Screen Module utamané digunakake ing industri & pinter LCD ngarep. Kayata:

1. Terminal Genggam Industri

Genggam Industri: LCD khusus kanggo PDA / Barcode Scanner

LCD awet | Sampurna kanggo Detektor Industri & Terminal Data

LCD Lanjut kanggo Scanner Inventory & Printer Portable

Tampilan Berkualitas Tinggi - Dibangun kanggo Piranti Genggam Industri

2. Omah Cerdas

Panel Kontrol Ngarep Smart | Custom Advanced LCD Solutions

LCD awet kanggo Mesin Kopi, Robot Vakum & Oven

Tampilan Omah Cerdas - Berkualitas Tinggi & Custom-Fit

Rincian

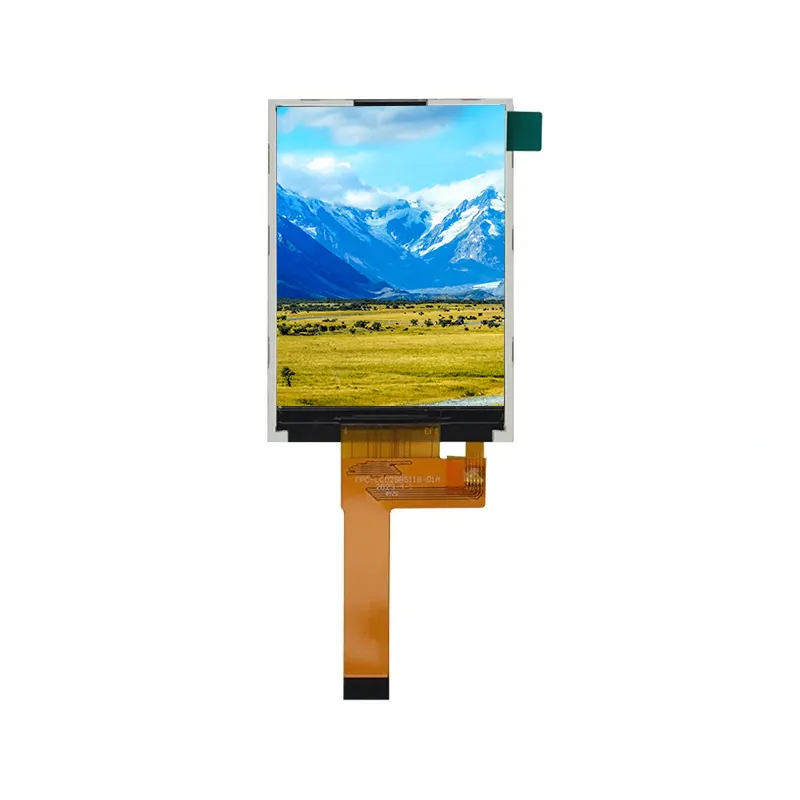

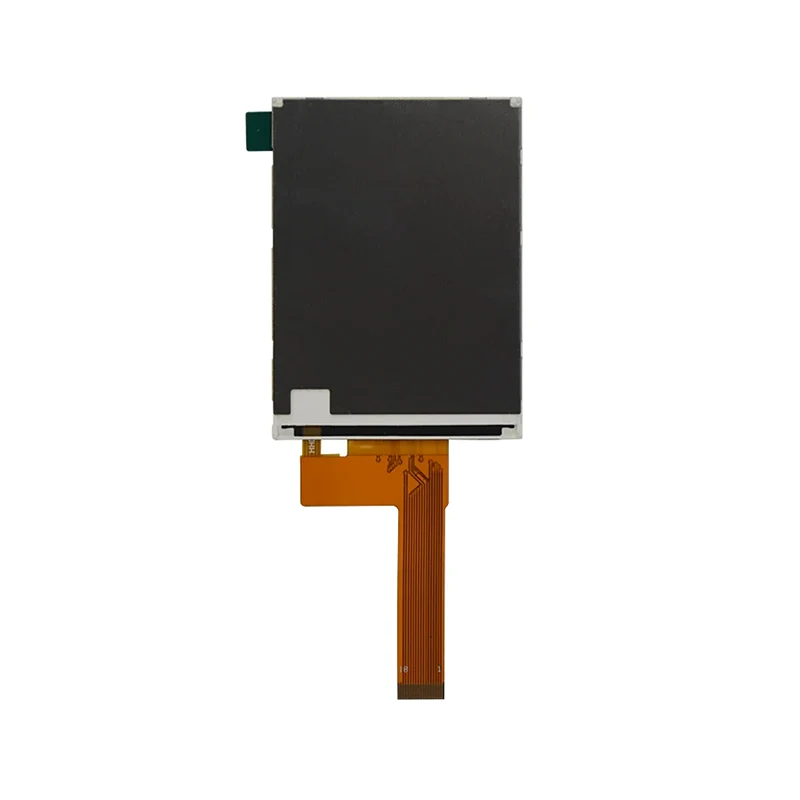

Tianfu Customized 2.7' Graphic Standard TN TFT LCD Screen Modul Spesifikasi

Pengalaman Aplikasi Donya Nyata saka Tianfu: Perspektif saka Produsen Terminal Data Seluler

"Nalika ngembangake PDA industri generasi anyar, Modul Layar LCD TN TFT Standar Grafik 2.7 iki dadi pilihan utama kita. Lampu latar sing padhang dhuwur (kita nggawe versi 500 cd / m²) lan perawatan anti-glare rampung ngrampungake titik nyeri saka pangenalan konten layar sing angel ing cahya ruangan sing kuwat.

"Rasio layar lebar 960 × 240 kompatibel banget karo logika interaksi terminal data seluler: papan horisontal cukup kanggo nampilake kode bar lan nomer waybill, dene tata letak vertikal cocog karo desain UI klasik 'area tampilan informasi + tombol tetep ngisor', supaya operasi efisien ing ruang sing kompak.

"Fitur konsumsi daya kurang saka antarmuka SPI langsung nambah umur baterei terminal. Kanthi konsumsi daya logika mung 8mA kanggo modul, digabungake karo strategi kontrol grading lampu mburi sing dikembangake dhewe, umur baterei sakabèhé piranti wis tambah kira-kira 18% ing skenario operasi mindhai terus-terusan. "

"Stabilitas suhu sing amba (-20 ° C nganti + 70 ° C) lan keandalan mekanik modul wis lulus tes sing ketat, kalebu siklus suhu dhuwur lan tes gulung 1.2 meter, kanthi lengkap nyukupi syarat daya tahan ing lingkungan industri."

Optimization Diangkah & Dhukungan

Kita nyedhiyakake solusi sing luwih apik kanggo aplikasi kasebut:

Fitur Eksklusif: Pembalap lampu latar sing ditingkatake (ndhukung peredupan PWM / wake-up cepet), tutul sarung tangan, desain anti-gangguan, lan kit mode hemat energi.

Kustomisasi Industri: Versi khusus sing dioptimalake kanggo skenario kayata logistik ekspres, gudang rantai kadhemen, lan inspeksi ruangan kasedhiya.

Dhukungan Cepet: Nyedhiyani desain referensi sing kompatibel karo mesin pemindai arus utama, alat tes jalur produksi, lan jaminan pasokan jangka panjang.

Umpan Balik Pelanggan

"Sajrone 18 sasi kepungkur, kita wis kumulatif nggunakake luwih saka 35.000 unit modul iki ing telung produk terminal kita. Sing paling nyenengake kita yaiku konsistensi batch sing apik lan respon dhukungan teknis sing cepet banget, sing nyedhiyakake jaminan sing kuat kanggo produksi skala gedhe lan pangopènan sawise-sales. Tianfu minangka pabrik LCD sing bisa dipercaya lan disesuaikan, kita mesthi dipercaya. "

Aplikasi Modul Layar LCD TFT 2.7' Tianfu

Tianfu Leading Time

FAQ

Q1: Kepiye milih antarane antarmuka SPI lan RGB?

A: Loro antarmuka ketemu syarat aplikasi beda:

Antarmuka SPI nduweni sawetara pin cilik (biasane 3-4 garis data), cocog kanggo skenario sing sumber daya pin MCU diwatesi lan syarat tingkat refresh sithik, kayata nampilake gambar statis utawa nganyari data kanthi alon.

Antarmuka RGB mbisakake transmisi data podo karo tingkat refresh luwih, cocok kanggo nampilake isi dinamis, video utawa grafis diganti kanthi cepet, nanging mbutuhake sumber pin liyane.

Q2: Napa lampu latar mbutuhake voltase sing relatif dhuwur 8.7-10.2V?

A: Modul iki nganggo desain lampu latar kanthi macem-macem LED sing disambungake sejajar. Requirements voltase relatif dhuwur biasane tegese lampu mburi kasusun saka sawetara LED disambungake ing seri, kang bisa ngirim padhange seragam lan cekap. Ing panggunaan nyata, sirkuit driver lampu mburi khusus dibutuhake; ora bisa langsung disambungake menyang sumber daya logika 3.3V.

Q3: Apa sawetara suhu operasi modul nyukupi syarat aplikasi industri?

A: Nggih. Kisaran suhu operasi saka -20 ° C nganti + 70 ° C nyakup syarat paling akeh lingkungan industri. Kanggo lingkungan sing luwih ekstrem (kayata bengkel kadhemen utawa suhu dhuwur sing abot), kita bisa nyedhiyakake versi suhu sing amba (perlu kustomisasi) sing nyukupi syarat khusus saka -40 ° C nganti +85 ° C.

Q4: Apa sawetara suhu operasi modul nyukupi syarat aplikasi industri?

A: Nggih. Kisaran suhu operasi saka -20 ° C nganti + 70 ° C nyakup syarat paling akeh lingkungan industri. Kanggo lingkungan sing luwih ekstrem (kayata bengkel kadhemen utawa suhu dhuwur sing abot), kita bisa nyedhiyakake versi suhu sing amba (perlu kustomisasi) sing nyukupi syarat khusus saka -40 ° C nganti +85 ° C.

Q5: Carane drive layar tampilan iki? Apa sirkuit periferal sing dibutuhake?

A: Sistem dhasar mbutuhake:

Catu daya logika 3.3V (akurasi ± 5%)

Sirkuit driver lampu latar 8–10V (arus konstan 15–25mA)

MCU utawa pengontrol tampilan (ndhukung antarmuka SPI utawa RGB)

Opsional: Pengontrol layar tutul (kanggo versi sing aktif tutul)

Kita nyedhiyakake diagram sirkuit desain referensi lengkap lan kode sampel driver (platform ndhukung kayata STM32, ESP32 lan Arduino).

Q6: Apa aspek kustomisasi sing didhukung kanggo layar tampilan iki?

A: Kita nawakake layanan kustomisasi modular sing unggul ing industri, kanthi pilihan kustomisasi utama kalebu:

Antarmuka lan Kustomisasi Pin

Setel posisi konektor FPC lan pin supaya pas karo tata letak PCB

Setel printah antarmuka SPI supaya cocog karo chip kontrol utama

Tambah antarmuka I2C kanggo layar tutul utawa sensor cahya sekitar

Imbuhan Kinerja Optik

Ganti bahan kristal cair kanthi sudut pandang sing beda (IPS/FFS/TN)

Nyetel padhange lampu latar (rentang opsional: 150–800 cd/m²)

Ngowahi sudut polarizer (0°/90°/180°/270°)

Tambah perawatan permukaan kayata anti-glare lan anti-sidik driji

Adaptasi Struktur Mekanik

Setel kekandelan modul sakabèhé (ketebalan minimal nganti 1.8mm)

Ngowahi dawa FPC lan arah metu kabel

Tambah utawa nyuda posisi bolongan sing dipasang

Adaptasi desain pigura kanggo syarat sealing tartamtu

Adaptasi Lingkungan Khusus

Versi suhu amba (-40°C nganti +85°C)

Versi padhang dhuwur kanggo visibilitas ruangan

Desain sing dikuatake tahan geter
