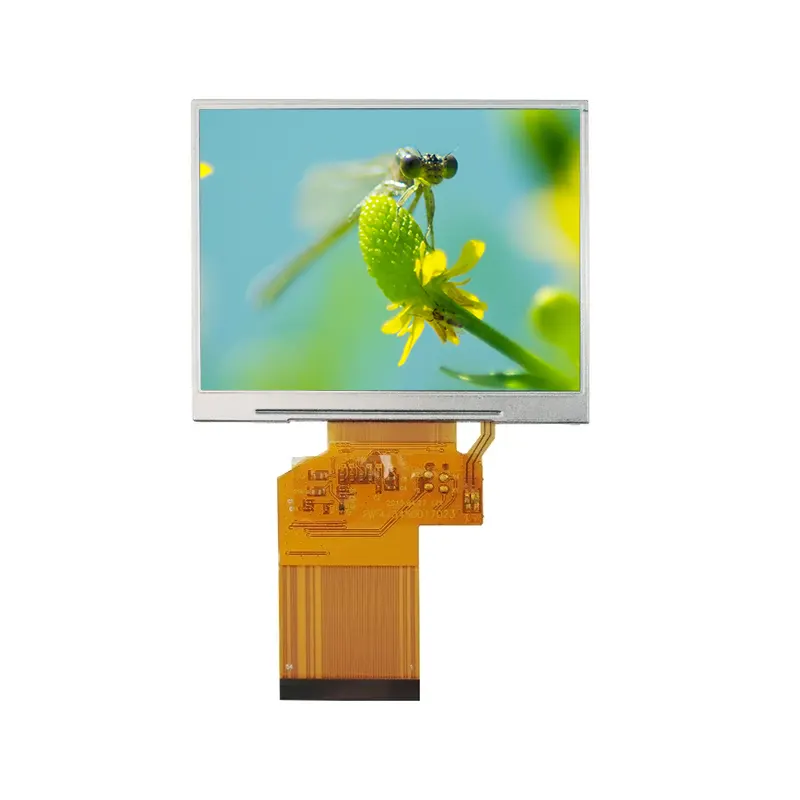

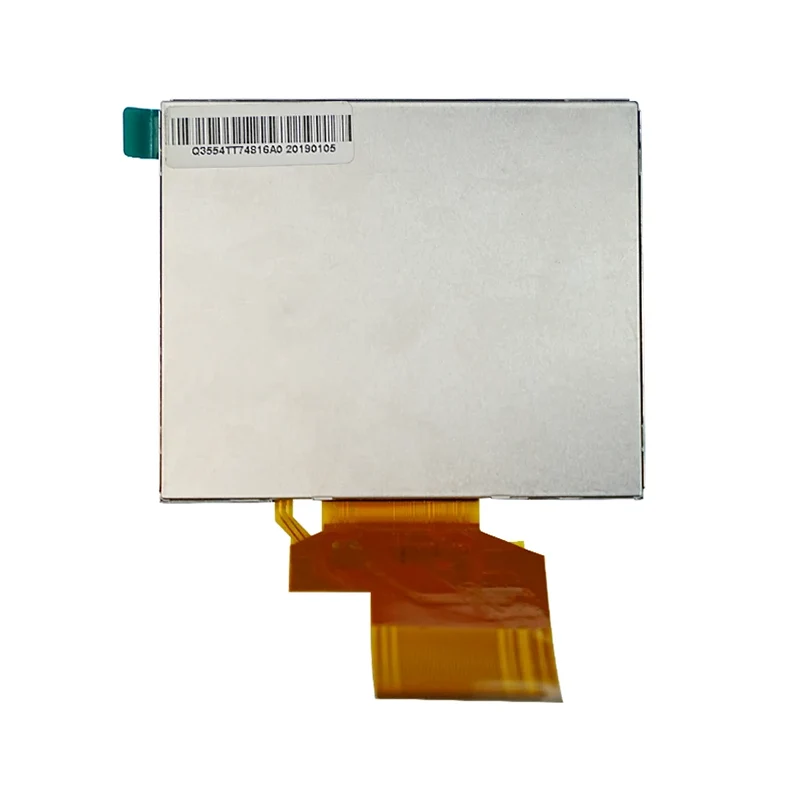

3.5' Industrial Standard TN TFT LCD Layar Modul

Tianfu, pabrikan LCD Cina sing spesialisasine ing tampilan kualitas dhuwur, biaya-efektif, lan customizable, nawakake 3.5' Industrial Standard TN TFT LCD Screen Module. Dirancang kanggo lingkungan sing angel, modul iki nduweni resolusi 320 × RGB × 240, warna 16,7M, lan IC driver HX8238D, ndhukung antarmuka serbaguna (24-bit RGB, Serial RGB, CCIR601/656) kanggo integrasi sing mulus menyang sistem industri. Spesifikasi utama kalebu adaptasi suhu kelas industri (-20°C ~ +70°C operasi, -30°C ~ +80°C panyimpenan), lampu latar 6-LED, rasio kontras 350:1, lan dimensi kompak (76.90×63.9×3.26 mm).

Spesifikasi

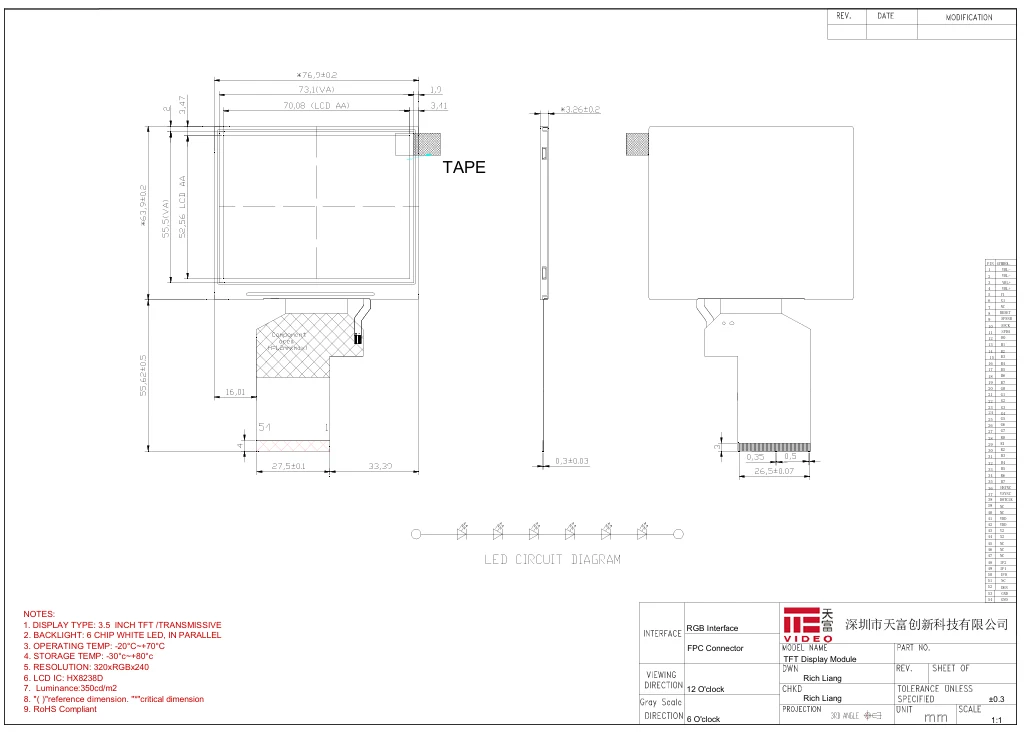

Rincian Modul Layar LCD TFT 3.5' Tianfu

Apa digunakake ing antarmuka manungsa-mesin (HMI), meter tampilan status, layar piranti portabel, utawa terminal puter maneh multimedia, 3.5 'Industrial Standard TN TFT LCD Screen Modul ngirimake solusi tampilan sing cetha, stabil lan dipercaya.

1. Kontrol Industri & Otomasi

· Panel Kontrol PLC lan Antarmuka Mesin Manungsa (HMI)

· Instrumen Tes Genggam (Multimeter, Osiloskop)

· Panel Operasi Robot/Otomasi Industri

· Unit Remote Control (Crane, Mesin Konstruksi)

· Portable Data Akuisisi lan Inspeksi Terminal

2.  Smart Home & Internet of Things (IoT)

· Panel Kontrol Ngarep Pintar/Layar Kontrol Tengah

· Ngalih Tembok Cerdas

· Panel Kontrol Perkakas Omah (Air Conditioner, Mesin Cuci, Pintu Kulkas Cerdas/Pembuat Es, Mesin Cuci Piring, Oven, Oven Uap, Gabungan Cuci/Pengeringan Beban Ngarep, AC Cerdas/Kontrol Sistem Udara Segar, Pemanas Banyu Cerdas)

3. Elektronik Konsumen & Peralatan Komersial

· Konsol Game Portabel, Bingkai Foto Digital, Pamuter DVD Portabel, Speaker Bluetooth/Layar Tampilan Radio, Terminal POS, Terminal Pemesanan, Mesin Absensi Wektu, Kamus Elektronik, Mesin Pendidikan Awal/Perangkat Belajar, Papan Ketik Elektronik, Terminal Genggam Komersial (Terminal Pemesanan, Scanner Barcode)

Napa Luwih saka 200 Klien Terus Pilih Kita?

Kaluwihan inti

• Desain Multi-Antarmuka kanggo Kompatibilitas Dhuwur

Ndhukung RGB paralel, RGB serial, lan CCIR656/601 bebarengan, mbisakake adaptasi fleksibel kanggo skema kontrol utama sing beda-beda lan nyuda biaya pangaturan hardware pelanggan.

• Kemampuan adaptasi lingkungan kelas industri

Nduwe kisaran suhu operasi -10°C ~ +60°C lan wis lulus pirang-pirang tes linuwih kalebu panyimpenan suhu dhuwur, siklus suhu, geter, lan ESD, saengga cocog kanggo lingkungan sing atos.

• Optimized Optical & Pengalaman Tutul

Ngadopsi film matte tahan ring Newton kanggo ngilangi pinggiran gangguan lan njamin operasi tutul sing lancar; atose lumahing punika ≥ 3H kanggo resistance ngeruk, becik kanggo skenario operasi frekuensi dhuwur.

• Struktur Mekanik Precise & Desain Gampang Dirakit

Nyedhiyakake pirang-pirang set dimensi kunci kalebu AA, OD, VA, lan pigura karet, nggampangake pambukaan bolongan struktural lan desain laminasi pelanggan, lan nyuda kesulitan perakitan.

• Pasokan Tegangan Wide & Konsumsi Daya Sedheng

Nduwe sawetara input voltase sing amba saka 2.6V–3.6V, kanthi sensitivitas sithik kanggo fluktuasi sumber daya, cocog kanggo lingkungan sumber daya baterei utawa industri.

Mitra LCD Terpercaya sampeyan kanthi Pengalaman Khusus 16 Taun --- Tianfu

Yen sampeyan mbandhingake macem-macem supplier, ngluwihi paramèter lan rega, kita pengin menehi nilai unik minangka pabrikan ukuran cilik lan medium kanthi luwih saka 16 taun pengalaman khusus ing industri tampilan kristal cair. Milih kita tegese sampeyan entuk luwih saka mung modul tampilan - sampeyan entuk partner jangka panjang sing stabil, dipercaya, lan responsif banget.

✅ Kita Ngerti Produk Kita, lan Sing Luwih Penting, Kita Ngerti Kebutuhan Sampeyan

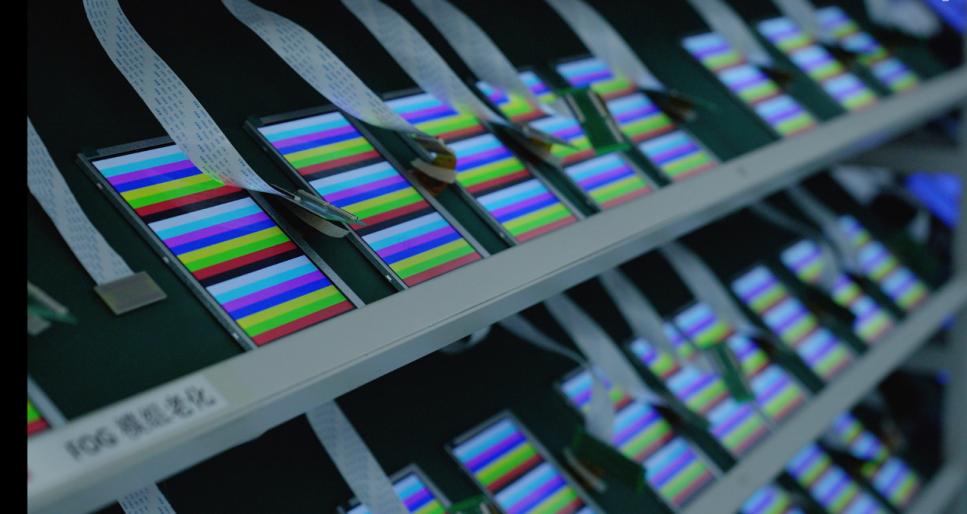

· Proses Manufaktur Terbukti: 16 taun pengalaman akumulasi wis menehi kita penguasaan sing jero babagan aplikasi IC driver klasik kayata HX8238D. Saka ikatan COG lan laminasi film ITO nganti tes tuwa lan inspeksi 100%, kita wis nggawe alur kerja produksi sing diwasa lan stabil, kanggo mesthekake saben modul sing ditampa nyedhiyakake kinerja, linuwih, lan daya tahan sing konsisten.

· Desain sing ditargetake Pain Point: Kompatibilitas multi-antarmuka modul (RGB / CCIR) lan toleransi suhu lebar kelas industri minangka asil optimasi desain adhedhasar umpan balik pelanggan sing ekstensif. Kita ngerti manawa pelanggan batch cilik lan medium mbutuhake tampilan "serbaguna" lan kuat kanggo nyukupi macem-macem syarat macem-macem proyek.

✅ Skala Moderat Kita Tegese Fokus lan Fleksibilitas Luwih

· Tanggapan & Komunikasi Cepet: Ora ana prosedur rumit sing khas kanggo perusahaan gedhe. Pitakonan teknis, konfirmasi spesifikasi, utawa panjaluk modifikasi sampeyan bakal ditangani langsung dening insinyur utawa manajer proyek sing berpengalaman, kanthi wektu nanggepi diukur sajrone jam tinimbang dina.

· Dhukungan Kustomisasi Fleksibel: Apa sampeyan mbutuhake pangaturan dawa FPC, pinout antarmuka, padhange lampu latar, utawa adaptasi kumpulan cilik kode inisialisasi perangkat kukuh tartamtu, kita duwe kemampuan kanggo tanggapan teknik kanthi cepet. Pesenan 500 unit sampeyan dianggep kanthi prioritas sing padha karo akun kunci.

· Nilai fokus-mimpin: We spesialis ing Manufaktur saka cilik-kanggo-menengah ukuran TFT lan layar tutul, karo kabeh dandan proses lan ngukur kontrol kualitas pusaté ing bisnis inti iki. Apa sing sampeyan entuk yaiku output saka tim sing darmabakti kanggo bidang keahlian sing fokus.

✅ We Value Reputasi Kita, Njamin Quality Controlled lan Pasokan Stabil

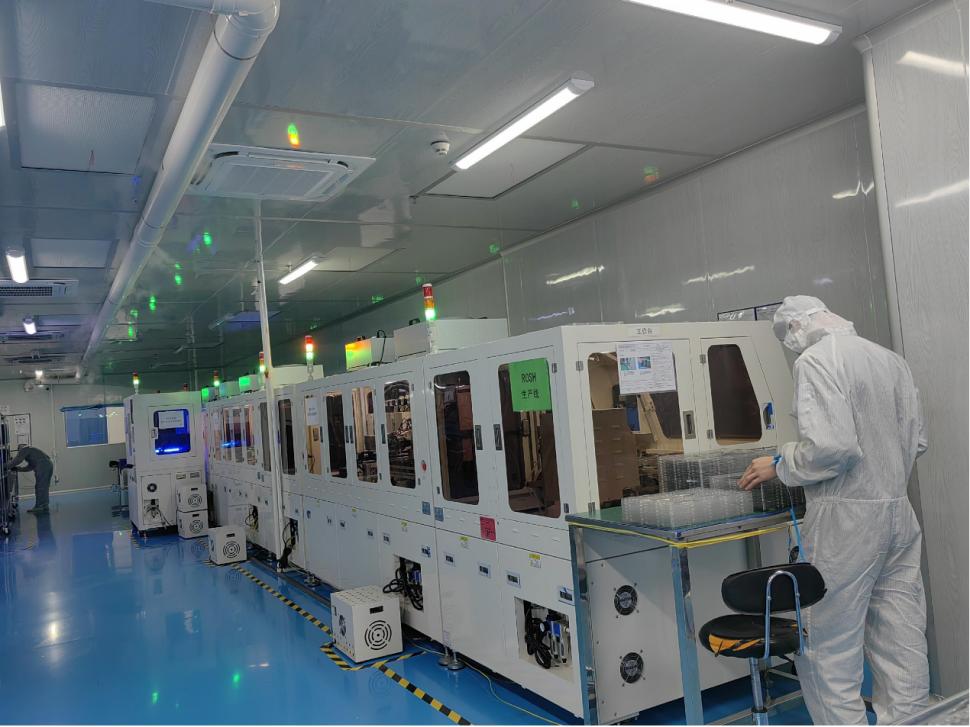

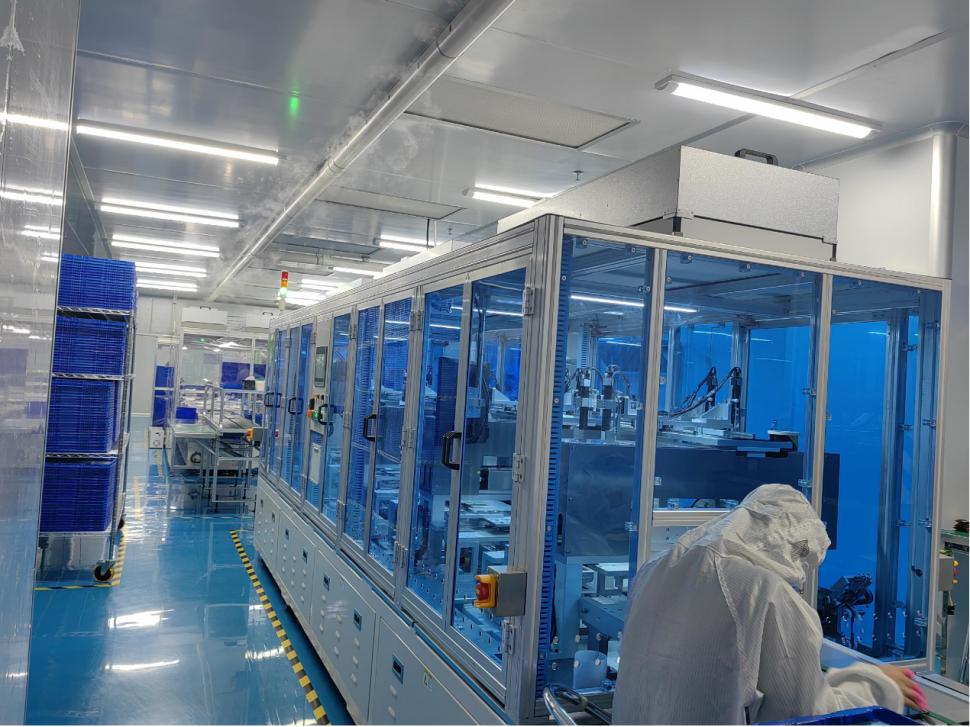

· Manajemen In-house Full-cycle: Saka pengadaan material lan penempatan SMT nganti perakitan lan uji coba modul, kabeh proses kritis rampung ing fasilitas kita dhewe. Iki njamin traceability lan kontrol kualitas lengkap, ngilangi risiko fluktuasi kualitas sing disebabake dening outsourcing.

· Komitmen Pasokan Jangka Panjang: Kita ngerti pentinge siklus urip produk kanggo proyek sampeyan. Kanggo komponen klasik kayata HX8238D, kita wis nggawe sistem inventaris sing aman lan bisa nyedhiyakake pasokan terus-terusan, ndhukung kabutuhan produksi jangka panjang tanpa kuwatir.

· Kerjasama Transparan: Kita seneng nyedhiyakake lembar data sing rinci, laporan tes, lan uga introduksi proses. Kita pitados bilih mung nalika pelanggan nggawe pancasan tuku informed bisa kemitraan long-term dibangun.

✅ Dhukungan Pre-sales & After-sales lengkap

· Dhukungan Pangembangan sing Siap Digunakake: Saben modul dilengkapi definisi antarmuka sing jelas, kode driver sing wis divalidasi (kompatibel karo platform MCU umum), lan referensi skematis, kanthi signifikan nyuda wektu debugging para insinyur.

· Bantuan Implementasi Produksi: Yen sampeyan nggunakake modul kita kanggo pisanan, kita bisa nyedhiyani pedoman ing soldering, pancegahan perakitan, lan testing fungsi prasaja, ngewangi sampeyan entuk produksi massa Gamelan.

· Jaminan Kualitas sing Bisa Dipercaya: Kabeh modul ngalami tes listrik 100% lan inspeksi linuwih sampling sadurunge dikirim, lan didhukung dening garansi kualitas 12 sasi.

Ringkesan, Milih Kita Tegese Milih Mitra sing Bisa Dipercaya Sing Nawakake:

Produk olahan kanthi pengalaman industri 16 taun + Tanggung jawab sing lincah kanggo kabutuhan kustomisasi minangka perusahaan cilik-menengah + Kontrol kualitas sing ketat kaya-kaya njaga merek kita dhewe.

Kita bisa uga ora dadi supplier paling gedhe ing pasar, nanging kita setya dadi wong sing paling ngerti lan menehi katentreman atine.

faq

Q1: Apa layar iki ndhukung fungsi tutul?

Ya, modul iki nggabungake layar tutul resistif (film ITO) sing ndhukung tutul siji-titik. Nampilake antarmuka resistif 4-kabel standar lan mbutuhake chip kontrol tutul eksternal utawa MCU kanthi ADC sing dibangun.

Q2: Apa sampeyan bisa nyedhiyakake versi kanthi tutul kapasitif?

Versi standar saiki dilengkapi karo tutul resistif. Kanggo tutul kapasitif (ndhukung tutul multi-titik), hubungi kita kanggo kustomisasi.

Q3: Apa prabédan antarane CCIR656 lan CCIR601 ing antarmuka? Carane aku kudu milih?

CCIR656 minangka format sinyal sinkronisasi sing dipasang (umume digunakake kanggo stream video digital), dene CCIR601 minangka format sinyal sinkronisasi sing kapisah. Yen prosesor sampeyan ngasilake sinyal video ITU-R BT.656 / BT.601 standar (contone, prosesor multimedia tartamtu), sambungan langsung bisa ditindakake. Yen sampeyan ora yakin, mangga wenehake model kontrol utama lan kita bakal mbantu milih.

Q4: Apa sawetara suhu operasi saka -10 ° C ~ + 60 ° C bisa ditambahi kanggo sawetara luwih akeh?

Produk standar duwe kisaran suhu iki. Kanggo syarat suhu sudhut industri kayata -30 ° C ~ + 80 ° C, kustomisasi bisa dibahas, sing biasane kalebu pangaturan bahan kristal cair lan proses manufaktur.

Q5: Apa papan driver sing cocog utawa papan adaptor kasedhiya?

Kita bisa nyedhiyakake papan adaptor RGB lan papan adaptor tutul (kalebu IC tutul) kanggo nyederhanakake desain sirkuit sampeyan. Mangga takon tim sales kita kanggo rincian.

Produksi & Panggunaan Related

Q6: Apa tingkat proteksi ESD saka modul?

Modul kasebut wis lulus tes ESD ± 8kV (discharge udara) / ± 4kV (discharge kontak), nyukupi syarat lingkungan industri umum. Disaranake kanggo njupuk langkah grounding lan insulasi sing cocog nalika ngrancang omah produk.

Q7: Apa wektu nanggepi 15ms bakal nyebabake gerakan burem?

15ms minangka wektu respon abu-abu-abu-abu sing khas, sing cukup kanggo umume skenario kayata kontrol industri, instrumentasi, lan antarmuka interaktif. Kanggo puter maneh video kanthi kacepetan dhuwur (contone, ing ndhuwur 30fps), dianjurake kanggo ngevaluasi kinerja gambar dinamis sing nyata.

Q8: Kepiye lampu mburi modul disambungake?

Modul kasebut ora kalebu sirkuit driver lampu latar, nanging nyedhiyakake pin lampu latar LED (biasane +3,3V lan GND). Sampeyan kudu nyambungake sumber arus konstan eksternal utawa sirkuit driver lampu latar. Saiki gumantung ing konfigurasi seri-paralel saka LED lampu mburi (nilai khas: kira-kira 60-100mA).
