7.0 'Gratis TCT TFT LCD Modul TFT LCD

Spesifikasi inti

Ukuran tampilan

7.0 inci IPS TFT-LCD

Resolusi

1024 × RGB × 600 (WVGA)

Pixel Pitch

0.1506 (h) × 0.1432 (v) mm

Wilayah aktif

154.21 (H) × 85.92 (V) mm

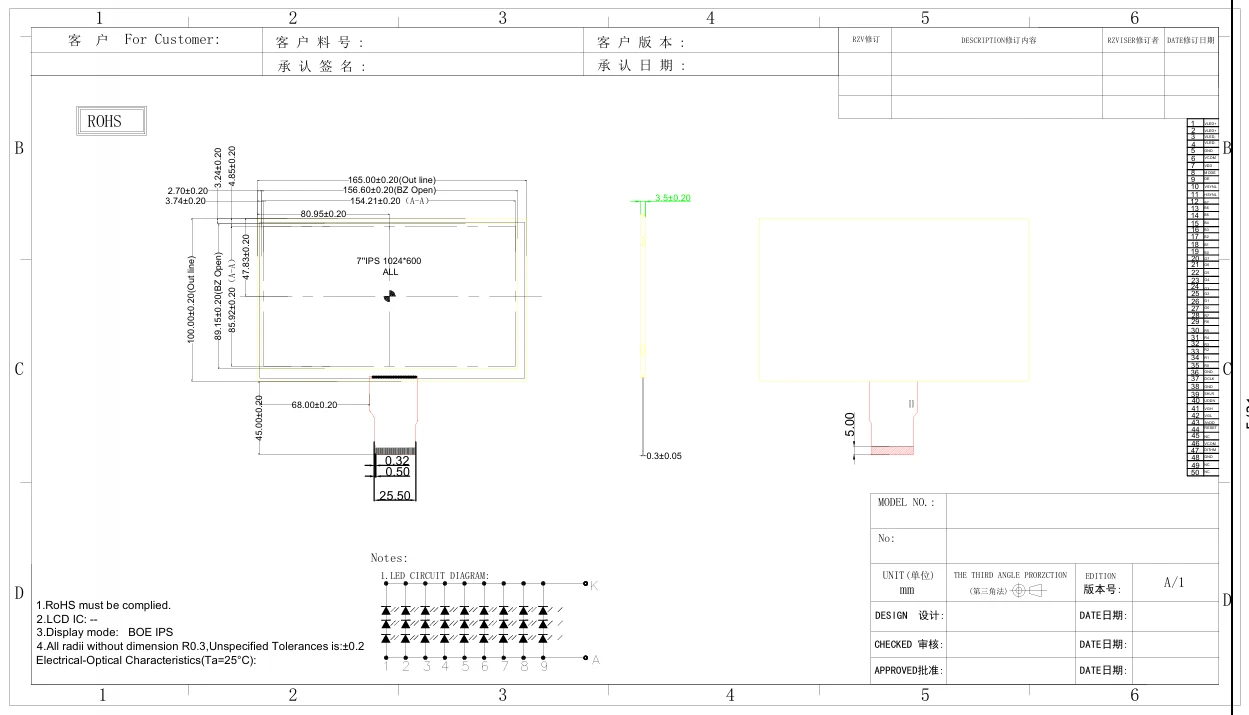

Dimensi njelaske nganggo bentuk garis

165 (w) × 100 (h) × 3,5 (d) mm

Mode tampilan

Biasane teknologi ireng (IPS)

Antarmuka

TTL Paralel RGB (50-pin FPC)

Perawatan permukaan

Anti-glare (lapisan 2h / 3h Hard coating)

Karakteristik Listrik

Voltase Gantung Digital (VDD)

3.3v (3.0-3.6V)

Voltase suplemen analog (avdd)

9.6V (9.4-9.8V)

Voltase TFT GATE (VGH / VGL)

18v (17-19v) / -7v (-7--5v)

Konsumsi Saiki (Typ.)

VDD: 30ma, Avdd: 35ma, VGH: 0.5ma, VGL: 1MA

Voltase latar mburi / saiki

9.6V (8.4-10.6V) / 180ma (27 LED)

Suhu operasi

-20 ° C nganti + 70 ° C

Suhu panyimpenan

-30 ° C nganti + 80 ° C

Karakteristik Optik

Luminance (Typ.)

450 CD / M² (Pusat Pusat)

Rasio kontras (Typ.)

800: 1 (0 ° Tampilan Angle)

Wektu nanggepi (TYP.)

25ms (munggah + tiba)

Ndeleng Sudut (H / V)

80 ° / 80 ° (CR> 10)

Werna Gamut (NTSC)

50%

Kritikal (putih)

X: 0,230-0.330, Y: 0.260-0.360

Antarmuka & Kontrol

Tipe Konektor

Hirose fh12a-50s-0.55h (50-pin FPC)

Input data

8-bit RGB (ambane warna 24-bit)

Modhisi Sync

De mode (mode standar) / vs / vs

Kontrol Arm Scan

L / r (shift kiwa / tengen) / nganyari (munggah / mudhun)

Dhukungan Damling

8-bit (h) utawa resolusi 6-bit (l)
