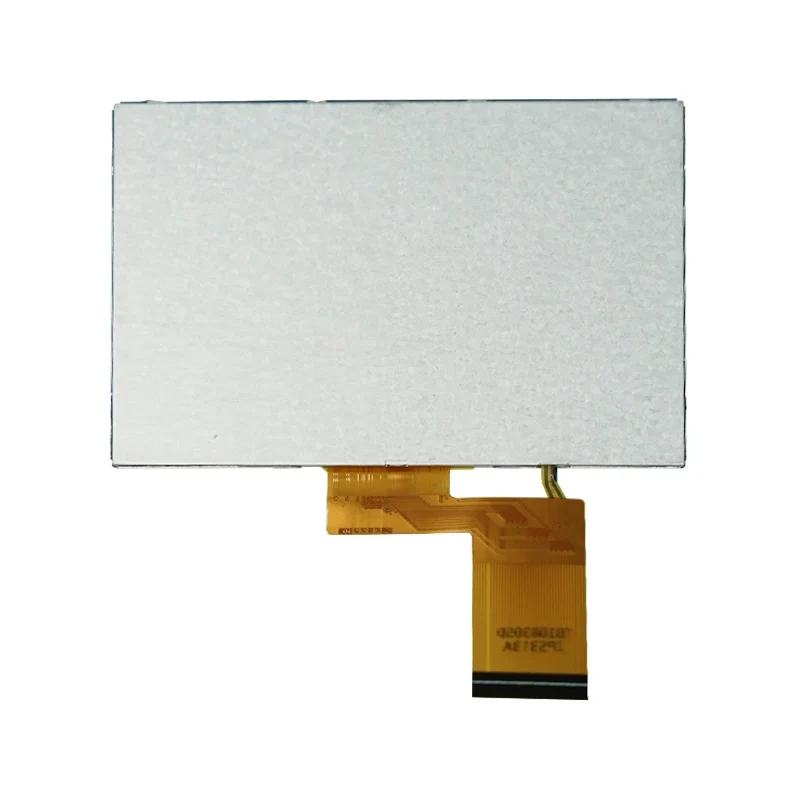

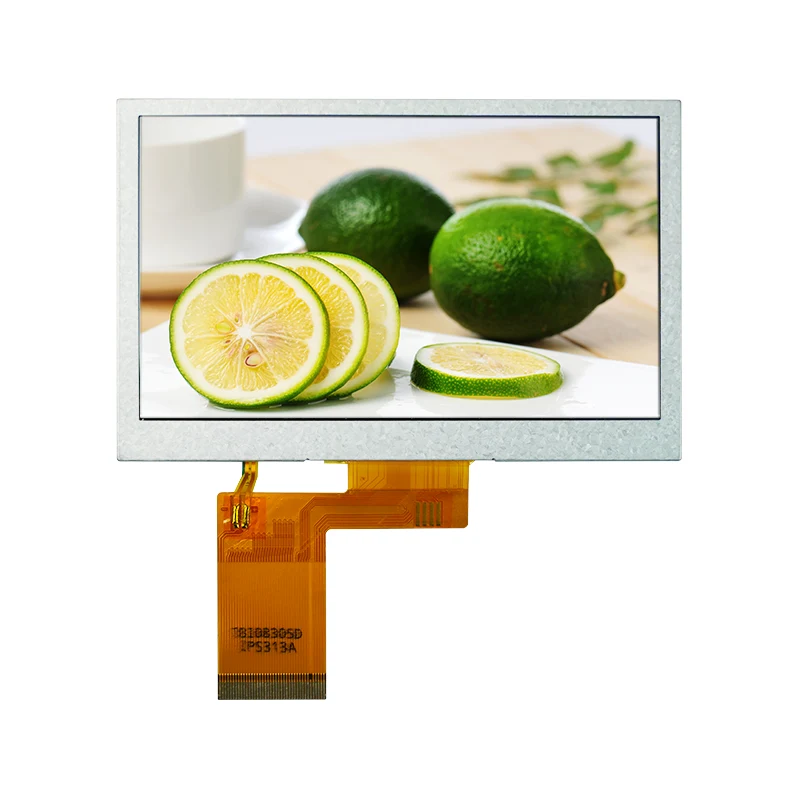

4.3 'Transmissive IPS Warna TFT LCD Tampilan Modul

Fitur inti

• Tampilan Padhang Dhuwur: Padhange umume 500 cd/m² (minimal 450 cd/m²), njamin visibilitas sing cetha sanajan ing cahya sekitar sing kuwat.

• Operasi Suhu Wide: Ndhukung sawetara suhu operasi -20 ° C nganti 60 ° C, cocok kanggo lingkungan industri.

• Sudut Pandang Wide: Sudut pandang horisontal khas 70° lan sudut pandang vertikal 45°–60°, saéngga nyaman kanggo ndeleng saka macem-macem sudut.

• Respon Cepet: Wektu nanggepi khas 20ms, becik kanggo nampilake gambar dinamis.

• Desain Ngirit Energi: Dioperasikake kanthi voltase sithik 3.2V kanthi efisiensi sing dioptimalake kanggo lampu latar LED putih.

Tianfu Customized 4.3 'Transmissive IPS Color TFT LCD Display Modul Spesifikasi

Tianfu 4.3 'Transmissive IPS Warna TFT LCD Tampilan Details Modul

4.3 'Transmissive IPS Color TFT LCD Display Module digunakake ing macem-macem lapangan kaya ing ngisor iki:

Otomasi lan Kontrol Industri

• Panel HMI Industri: Pemantauan lini produksi, tampilan status peralatan

• Instrumen Tes lan Pangukuran: Oscilloscope, antarmuka tampilan penganalisa spektrum

• Terminal Kontrol PLC: Antarmuka manungsa-mesin kanggo sistem otomatisasi pabrik

Sistem Otomotif lan Transportasi

• Tampilan Navigasi ing kendaraan: Layar navigasi mobil aftermarket

• Informasi Transportasi Umum: Sistem kedatangan bus stop, terminal tiket

• Instrumen Mesin Konstruksi: Excavator, panel operator crane

Peralatan Medis lan Kesehatan

• Piranti Medis Portable: Monitor, tampilan peralatan diagnostik

• Terminal Pemantauan Kesehatan: Antarmuka piranti kesehatan komunitas

• Instrumen Laboratorium: Layar tampilan data kanggo instrumen analitik

Smart Home lan IoT

• Panel Kontrol Cerdas: Antarmuka tutul kanggo sistem kontrol tengah ngarep

• Keamanan Ngawasi Tampilan: Bangunan interkom layar sistem

• Antarmuka Piranti Cerdas: Kulkas dhuwur-dhuwur, panel kontrol mesin cuci

Peralatan Komersial lan Eceran

• Sistem POS: Tampilan terminal eceran

• Layar Informasi Iklan: Aplikasi signage digital skala cilik

Evaluasi klien kami: Panel Termostat Industri

Produsen peralatan industri nggunakake modul iki minangka antarmuka tampilan kanggo sistem kontrol suhu. Wis beroperasi kanthi stabil luwih saka 2 taun ing lingkungan panyimpenan sing adhem ing -10 ° C, tanpa degradasi padhang. Sudut pandang nyukupi syarat kanggo ngawasi multi-sudut.

Q1: Apa syarat sumber daya kanggo modul TFT 4.3-inch iki?

A: Modul mbutuhake loro sumber daya: 1) 3.2V (khas) kanggo bagean logika; 2) 12–16V kanggo lampu latar LED, kanthi nilai khas 14V. Saiki lampu latar kira-kira 40mA. Disaranake nggunakake konverter DC-DC sing stabil kanggo ngindhari fluktuasi voltase sing mengaruhi kinerja tampilan.

Q2: Apa modul bisa digunakake kanthi normal ing lingkungan suhu rendah?

A: Ya, modul iki wis ngalami pengujian sing ketat lan bisa digunakake kanthi normal ing kisaran suhu sekitar -20 ° C nganti 60 ° C. Ing lingkungan temperatur asor, wektu wiwitan wiwitan bisa rada suwe (kira-kira 1-2 detik), nanging kinerja tampilan ora kena pengaruh. Kisaran suhu panyimpenan yaiku -20 ° C nganti 70 ° C.

Q3: Apa karakteristik sudut pandang modul? Posisi instalasi apa sing cocog?

A: Modul iki nganggo desain sudut pandang jam 12, kanthi sudut pandang horisontal khas 70° lan sudut pandang vertikal 45°–60°. Iku cocok kanggo instalasi ing tingkat posisi kanthi utawa rada ndhuwur mata pengamat. Kanggo aplikasi sing mbutuhake tampilan multi-sudut, disaranake nyetel sudut instalasi utawa milih model kanthi spesifikasi sudut pandang liyane.

Q4: Apa wektu respon 20ms ndhukung puter maneh video?

A: Wektu respon khas 20ms (maksimum 30ms) bisa ndhukung umume skenario aplikasi, kalebu nganyari data, ngalih GUI, lan puter maneh video definisi standar. Kanggo aplikasi video gerakan utawa game kanthi kacepetan dhuwur, disaranake milih model khusus kanthi wektu respon sing luwih cendhek.

Q5: Apa umur modul lan degradasi lampu latar?

A: Ing kahanan operasi dirating, modul dirancang kanggo duwe umur luwih saka 30.000 jam. Degradasi padhange lampu latar LED biasane kurang saka 10% sajrone 10.000 jam. Disaranake supaya ora operasi ing padhange maksimum kanggo wektu lengkap kanggo ngluwihi urip lampu latar.

Q6: Apa ndhukung fungsi tutul?

A: Model iki mung modul tampilan lan ora nggabungake fungsi tutul. Nanging, kita bisa nyedhiyakake komponen layar tutul resistif utawa kapasitif sing cocog lan mbantu proses laminasi. Layar tutul kudu dituku lan digabungake kanthi kapisah.

Kebijakan Pasokan Sampel

Kasedhiyan Sampel: Sampel batch cilik saka 1-10 potongan kasedhiya kanggo evaluasi lan tes pelanggan.

Dokumentasi sing kalebu: Saben paket sampel kalebu:

• Lembar data produk lengkap

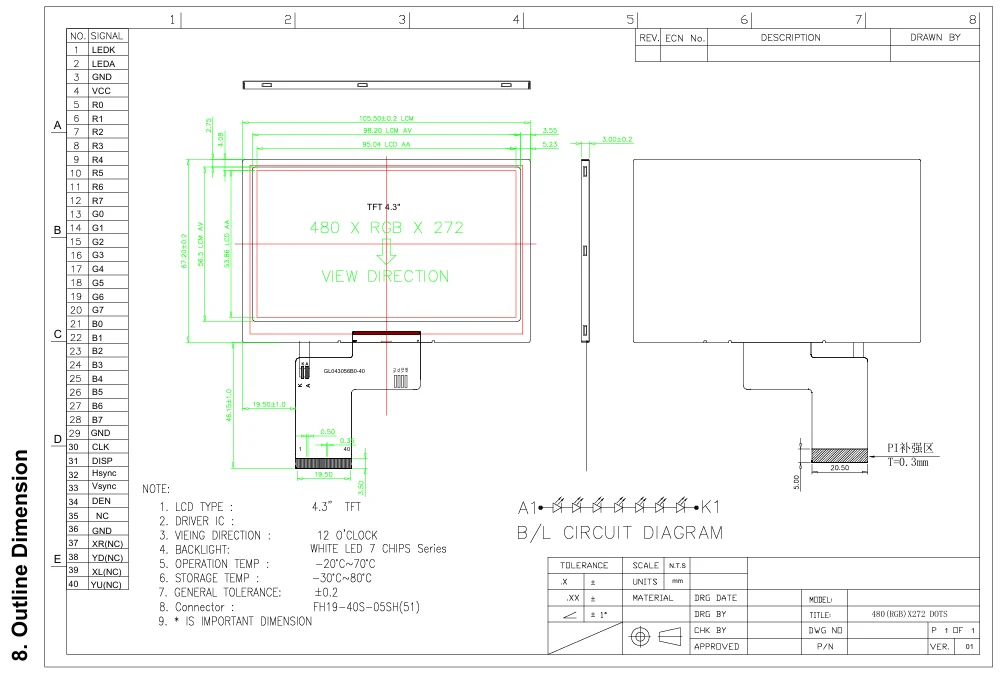

• Gambar mekanik (file CAD ing format DXF/STEP)

• definisi Pin lan diagram sambungan listrik

• Disaranake wektu initialization lan ndhaftar kode konfigurasi

• Operasi aman lan pedoman pangayoman ESD

Sampel Evaluasi Rekomendasi

Sadurunge njaluk conto, priksa manawa tim teknis sampeyan duwe kapabilitas ing ngisor iki:

• Kemampuan nyopir: Kemampuan kanggo nyedhiyakake daya logika 3.2V lan daya lampu latar LED 12–16V kanggo modul

• Kompatibilitas antarmuka: Motherboard sistem bisa nampung konektor FH19‑40S‑0.5SH(51) 40‑pin utawa solusi adaptor sing padha

• Dhukungan sinyal: Chip kontrol utama bisa ngasilake sinyal antarmuka paralel RGB 24-bit utawa 16-bit

• Pertimbangan termal: Ruang boros panas sing cukup ing piranti sampeyan

🔧 Lingkup Dhukungan Teknis Profesional

Dhukungan Teknis Inti (Diwenehake Gratis)

Kita nawakake dhukungan teknis sing gegandhengan karo modul LCD profesional ing ngisor iki kanggo pelanggan langsung:

1. Spesifikasi lan Integrasi Consulting

• Interpretasi karakteristik listrik modul lan rekomendasi desain sumber daya

• Instalasi mekanik lan analisis kompatibilitas struktural

• Panuntun ing solder konektor lan pangolahan Déwan kabel

• Rekomendasi kanggo evaluasi adaptasi lingkungan (suhu / asor).

2. Dokumentasi Teknis IC Driver

• Lembar data lengkap kanggo IC driver ILI6485

• Konfigurasi ndhaftar rinci lan conto urutan initialization

• Analisis parameter wektu antarmuka lan rekomendasi sing cocog

• Skema referensi kanggo koreksi gamma warna

3. Pandhuan Tuning Kinerja Optik

• Cara lan standar tes keseragaman padhang

• saran Optimization kanggo ndeleng karakteristik amba ing panginstalan nyata

• Pandhuan pangaturan kanggo kinerja kontras lan werna

• Skema tes lan evaluasi wektu respon

4. Dhukungan Verifikasi Reliabilitas

• Rekomendasi kahanan lan siklus test burn-in

• desain pangayoman ESD lan Rekomendasi

• Metode tes siklus suhu

• Titik kunci kanggo evaluasi linuwih operasional jangka panjang

Tanggapan Dhukungan Teknis

• Wektu nanggepi: pitakon teknis dijawab sajrone 24 jam ing dina kerja

• Cara komunikasi: Dhukungan liwat email, telpon, lan rapat online kanggo ijol-ijolan teknis sing jero

• Dokumentasi: Kabeh dokumen teknis kasedhiya ing loro Cina lan Inggris

• perpustakaan FAQ: A perpustakaan solusi kanggo masalah integrasi umum ditetepake kanggo referensi customer
