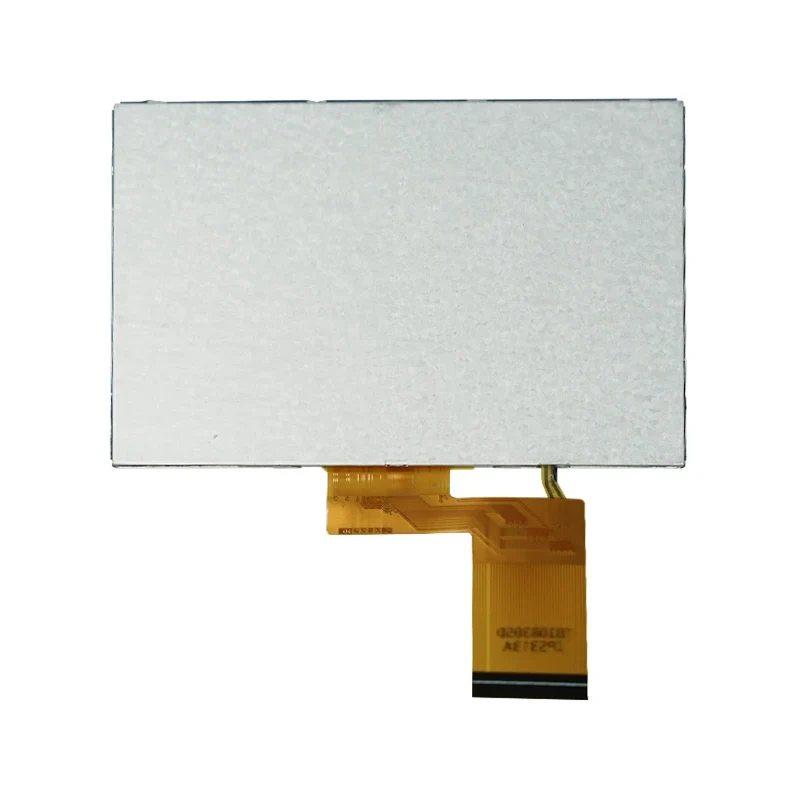

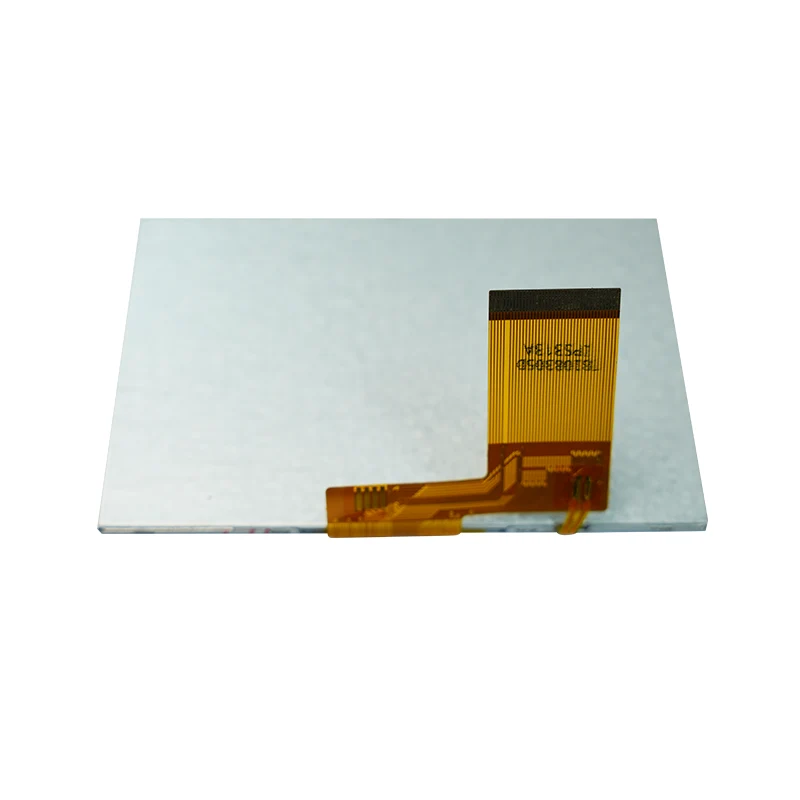

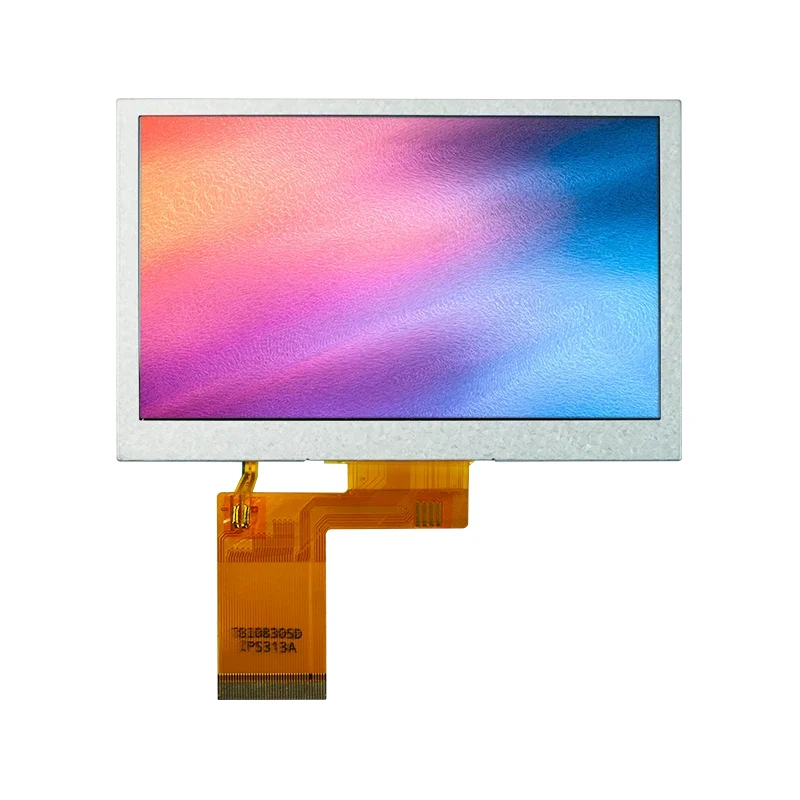

4.3' RGB Antarmuka IPS TFT LCD Layar Modul

Kapabilitas Inti:

• Nampilake gambar dinamis, teks, lan antarmuka panganggo grafis (GUI)

• Ndhukung resolusi 480 × 272, njamin isi sing jelas lan bisa diwaca

• Sambungan langsung menyang chip kontrol utama liwat antarmuka RGB, simplifying integrasi sistem

• Cahya latar sing padhang dhuwur (nilai khas 620 cd/m²) njamin visibilitas ing lingkungan cahya sing kuwat

• Desain kurang daya nambah umur baterei piranti

Tianfu Customized 4.3' RGB Interface IPS TFT LCD Screen Modul Spesifikasi

Tianfu Customized 4.3 'RGB Interface IPS TFT LCD Screen Modul Details

Modul Layar LCD TFT IPS 4.3' RGB Interface iki digunakake akeh ing pirang-pirang industri amarga ukuran sing kompak, padhang dhuwur, lan kasar.

Ing ngisor iki sawetara skenario aplikasi lan conto kasus sing umum:

Otomasi Industri lan Sistem Kontrol

• Kasus: Digunakake ing terminal ngawasi jalur produksi pabrik kanggo nampilake data produksi wektu nyata lan status peralatan. Ing cahya sekitar sing kuwat, lampu latar sing padhang dhuwur njamin operator bisa maca informasi kanthi cetha.

• Kaluwihan: Operasi suhu amba (-10°C~60°C) cocog karo lingkungan bengkel; wektu respon cepet (40ms) ndhukung nganyari dinamis.

Peralatan Medis

• Kasus: Integrasi menyang instrumen diagnostik medis portabel kayata meter glukosa getih utawa elektrokardiograf (ECG) kanggo nampilake data pasien lan asil grafis.

• Kaluwihan: Rasio kontras dhuwur (1000: 1) nambah kajelasan gambar kanggo mbantu staf medis nggawe keputusan sing akurat; konsumsi daya kurang ngluwihi runtime piranti.

Elektronika Konsumen

• Kasus: Ditrapake ing panel kontrol omah sing cerdas kanggo nampilake antarmuka kontrol suhu, kelembapan, lan piranti.

• Kaluwihan: antarmuka RGB ndhukung werna sugih kanggo nambah interaksi pangguna; pitch piksel cilik (0.198mm) menehi kualitas gambar apik.

Sistem Otomotif lan Transportasi

• Kasus: Digunakake ing sistem infotainment ing kendaraan utawa tampilan kursi mburi kanggo nampilake navigasi lan konten media.

• Kaluwihan: Desain tahan geter (adhedhasar struktur TFT sing kuat) nampung getaran kendaraan; mode ireng biasane nyuda silau ing lingkungan peteng.

Pangembangan lan Pendidikan Embedded

• Kasus: Digunakake dening siswa lan insinyur kanggo prototyping, kayata antarmuka kontrol robot utawa tampilan piranti IoT.

• Kaluwihan: Antarmuka prasaja (CLK, HSYNC, etc.) kanggo sambungan gampang kanggo mikrokontroler umum (contone, STM32, Raspberry Pi).

• Aplikasi Lengkap: terminal POS, tampilan ngawasi keamanan, panel instrumen pinter, etc.

Kita wis nglumpukake umpan balik saka pangguna manufaktur ing macem-macem industri kanggo ngevaluasi kinerja modul tampilan iki kanthi lengkap. Elinga yen pengalaman adhedhasar spesifikasi lan aplikasi khas lan bisa beda-beda gumantung ing lingkungan panggunaan tartamtu.

Kinerja Visual

• Padhang & Keterbaca: Pangguna nglaporake manawa lampu latar 620 cd/m² cukup padhang kanggo lingkungan njero ruangan ruangan utawa padhang, njamin visibilitas konten sing jelas. Rasio kontras khas 1000: 1 nambahake ireng lan nyebarake putih, nambah pengalaman visual sakabèhé.

• Kinerja Warna: Kanthi gamut warna sing nutupi 40%~50% (CIE1931), reproduksi warna realistis, saengga cocog kanggo nampilake grafik lan gambar. Nanging, gamut warna bisa uga diwatesi kanggo aplikasi desain grafis profesional.

• Wektu Tanggepan: Wektu nanggepi khas 40ms cukup kanggo konten sing paling statis lan dinamis. Nalika gerakan blur cilik bisa kedadeyan sajrone puter maneh video kanthi cepet, iku cocok kanggo kontrol industri lan skenario game non-kacepetan dhuwur.

Integrasi & Gampang Gunakake

• Kompatibilitas Antarmuka: Antarmuka RGB 24-bit didhukung kanthi akeh, kanthi pangguna nglaporake integrasi sing prasaja karo seri ARM Cortex-M utawa sistem Linux. Sinyal kontrol (kayata DEN, DISP) nyederhanakake konfigurasi wektu.

• Manajemen Daya: Ing sawetara input voltase sudhut (VCC 2.65 ~ 3.3V) ngidini sumber daya fleksibel, ngurangi perlu kanggo regulasi external. Konsumsi daya sing diukur relatif kurang, nyumbang kanggo efisiensi energi.

• Ukuran & Instalasi: Desain kompak 4.3-inch mathuk uga ing piranti spasi-diwatesi. Area tampilan aktif 95.04mm × 53.86mm ngoptimalake rasio layar-kanggo-badan.

adaptasi lingkungan

• Kinerja Suhu: Makaryakke kanthi stabil ing kisaran -10 ° C ~ 60 ° C, lan pangguna konfirmasi ora ana kelainan tampilan nalika digunakake ing peralatan ruangan. Kisaran suhu panyimpenan saka -20 ° C ~ 70 ° C njamin safety sajrone transportasi lan panyimpenan.

• Daya tahan: Panel TFT lan IC driver SC7283 nyedhiyakake operasi sing bisa dipercaya, kanthi ora ana kegagalan sing dilaporake ing lingkungan getaran industri.

• Ringkesan Ulasan Klien: "Tampilan iki menehi rega dhuwur kanggo dhuwit, padhang sing cukup, lan integrasi sing prasaja. Iku cocog karo syarat kanggo proyek tampilan ing kendaraan. Wektu nanggepi bisa ditampa, lan respon layanan sawise dodolan uga cepet. "
