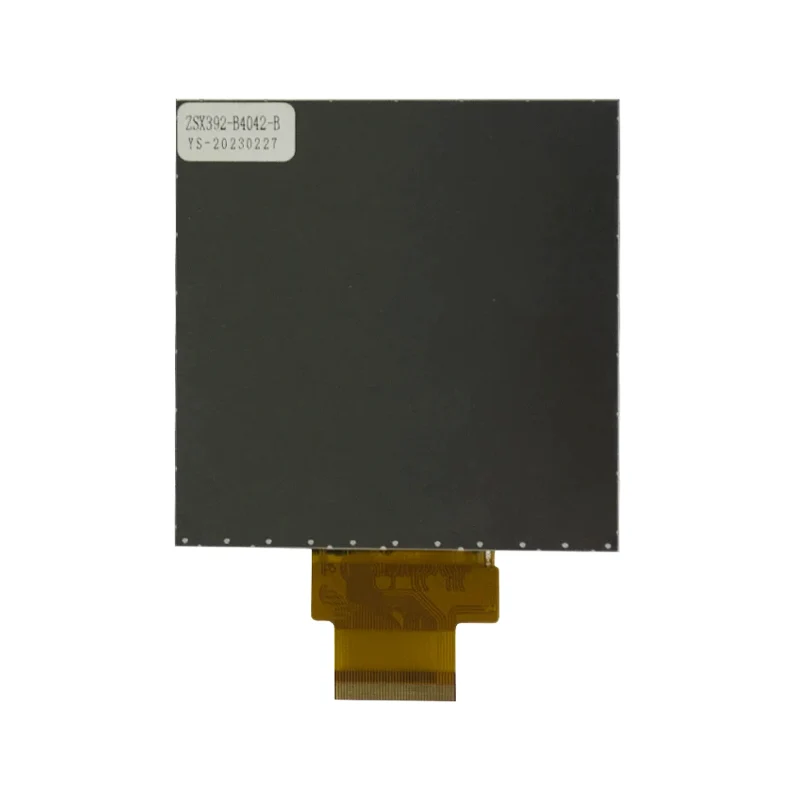

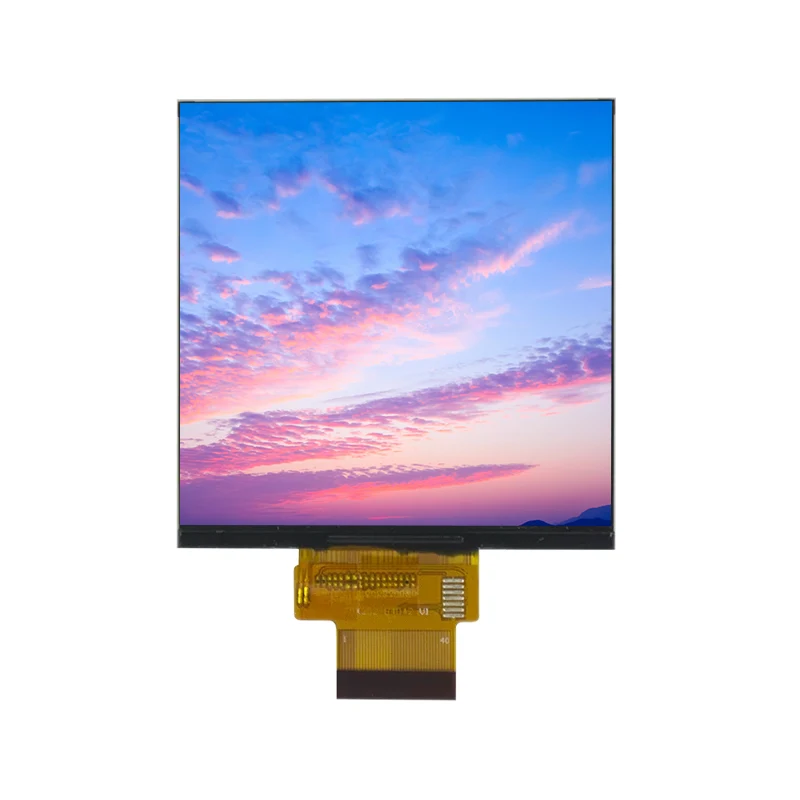

Modul layar IPS TFT 397

Jinis modul

IPS TFT 3.97 inci (A-SI)

Resolusi tampilan

480 × 800 (WVGA)

Jinis antarmuka

Mipi

Ambane warna

16,7m warna

Driver ic

St7796U

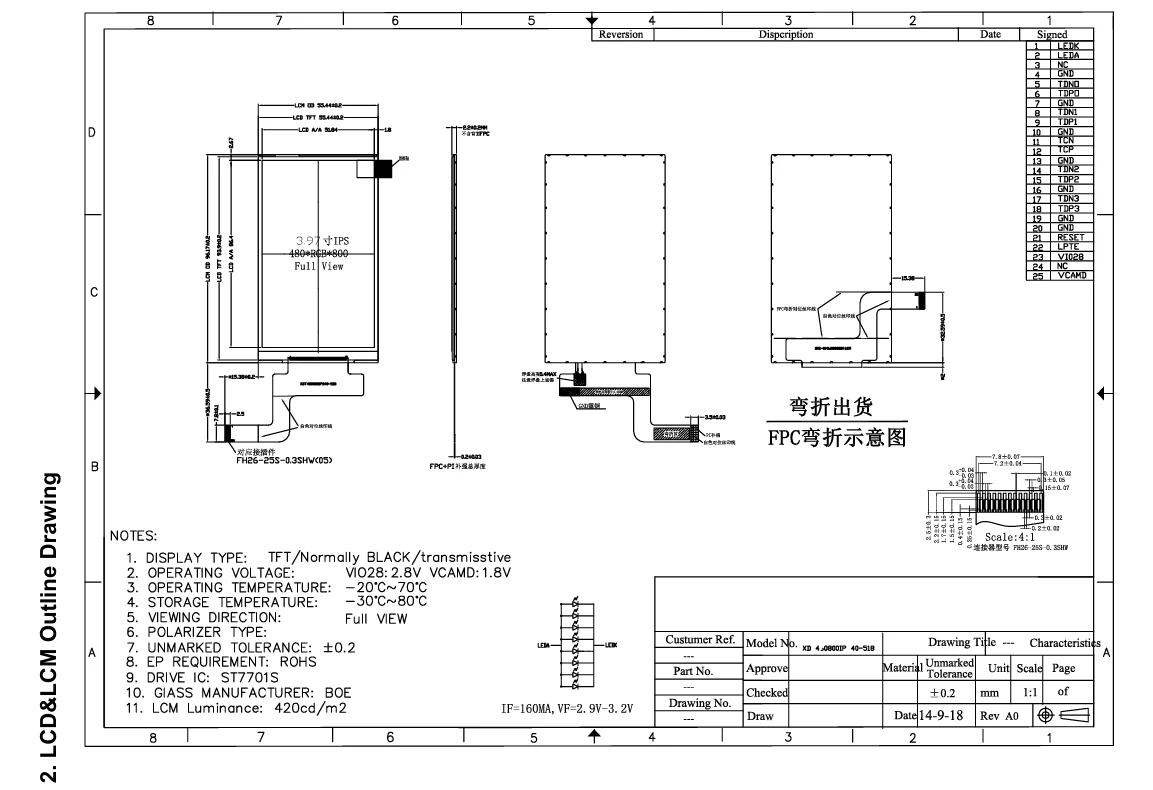

Ukuran mekanik

55.44 × 96.17 × 2,2 mm

Wilayah aktif

51.84 × 86.4 mm

Suhu operasi

-20 ° C nganti + 70 ° C

Suhu panyimpenan

-30 ° C nganti + 80 ° C

Spesifikasi Elektrik

Voltase sistem (vdd)

2.5-3.6 v

Gapura TFT ing voltase (VGH)

11.5-17 v

Gerbang TFT Off Voltase (VGL)

-12--7.6 v

Tegangan LED maju

24,8 v (3.1v × 8 LED)

LED Terusake

160 ma

Karakteristik Optik Electro

Padhang (Lum Luminance)

450 CD / M²

Deleng Angle (Cr> 10)

Horisontal / Vertikal: 80 ° -85 °

Rasio kontras

550: 1 (min) - 800: 1 (jinis)

Wektu nanggepi (TR + TF)

35 MS (Typ)

Transmittance

3.34% - 3.93%

Tes linuwih

Panyimpen temp dhuwur

80 ° C, 240 jam

Kejut termal

-40 ° C↔ 85 ° C, 100 siklus

Perlindhungan ESD

Hubungi ± 4kv / udara ± 8KV
