Layar LCD TFT Smart: Pandhuan Praktis saka Pilihan kanggo Penyebaran Pangembangan

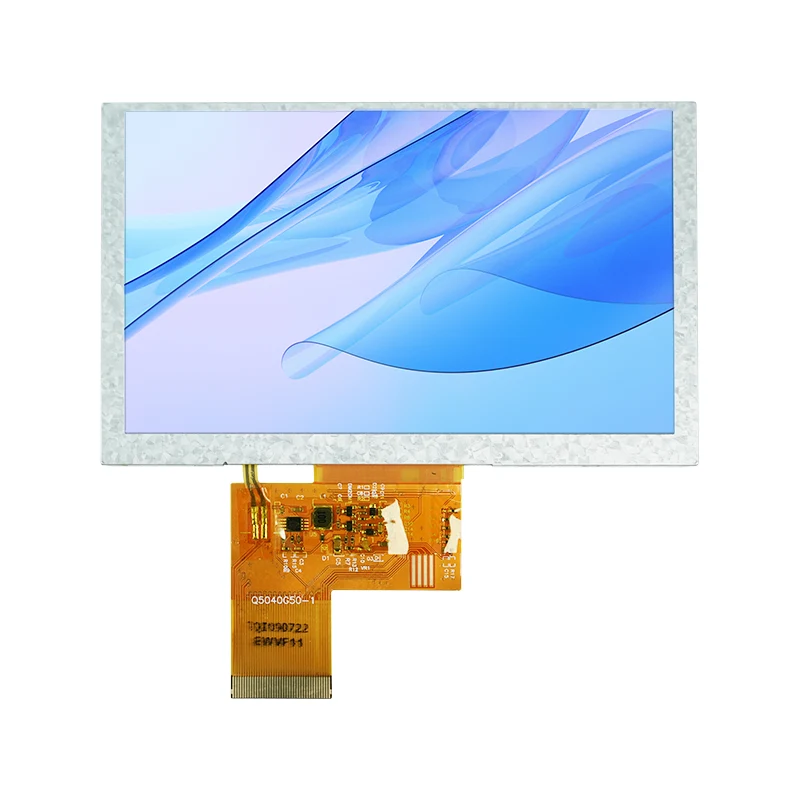

Ing sistem ditempelake lan desain interaksi manungsa-mesin, ingSmart TFT LCD Displayora mung minangka "komponen tampilan" - iku faktor kritis sing nemtokake pengalaman pangguna lan sukses produk. Apa sampeyan ngembangake HMI industri, panel kontrol omah sing cerdas, utawa piranti medis genggam, navigasi macem-macem LCD TFT Smart ing pasar lan nggawe pilihan sing tepat nalika mesthekake penyebaran cepet asring luwih rumit tinimbang sing katon.

1. Pilihan: Aja Mung Deleng Ukuran lan Resolusi

Kesalahan sing paling umum sajrone fase pilihan yaiku mapan ing layar kanthi pola pikir sing "katon bener." Ing kasunyatan, prabédan inti ing antarane LCD TFT Smart asring ngluwihi lembar spek.

1.1 Jinis Antarmuka: Divide Kritis Pisanan

Jinis antarmuka langsung nemtokake manawa pengontrol utama sampeyan bisa nyopir layar lan kepiye proses pangembangane bakal rumit. Jinis antarmuka umum saben duwe aplikasi sing cocog dhewe:

Cathetan khusus: Yen pengontrol utama sampeyan yaiku MCU kaya STM32F103 sing ora duwe pengontrol RGB sing dibangun ing, milih langsung layar antarmuka RGB bakal angel banget. Sampeyan mbutuhake chip jembatan tambahan (kayata SSD1963), utawa ngganti menyang layar SPI utawa antarmuka paralel.

1.2 Resolusi lan Ukuran Matching

Resolusi sing luwih dhuwur ora mesthi luwih apik. Ing jagad sistem sing ditempelake, resolusi sing luwih dhuwur tegese panggunaan memori framebuffer sing luwih gedhe, konsumsi daya sing luwih dhuwur, lan biaya sing luwih dhuwur. Aturan jempol yaiku:

Kanggo nampilake lambang utawa teks sing prasaja (contone, panel piranti): 240x240 utawa 320x320 wis cukup
Kanggo antarmuka manungsa-mesin standar (contone, terminal genggam): 480x480 utawa 800x480
Kanggo aplikasi sing mbutuhake grafik utawa gambar sing cetha: 720x720 utawa ndhuwur

TFT persegi dadi tambah umum ing piranti sing bisa dipakai lan instrumen industri. Spesifikasi umum kalebu 1,3 inci (240x240), 3,4 inci (480x480), lan 4,0 inci (720x720).

1.3 Kapabilitas Lingkungan: Ing njero ruangan, ruangan, utawa kahanan sing ekstrim?

Akeh proyek bisa digunakake kanthi apik karo layar standar sajrone tahap prototipe nanging nemoni masalah yen wis disebar ing lapangan. Telung paramèter utama kudu diwenehi perhatian khusus:

• Padhang: 300-400 nits cukup kanggo panggunaan njero ruangan; aplikasi semi-outdoor mbutuhake 500-800 nits; nggunakake ruangan lengkap ing srengenge langsung nuntut 1000 nits utawa luwih kanggo legibility

• Suhu Operasi: Kelas komersial: 0°C nganti 50°C; kelas industri: -20 ° C nganti 70 ° C; lingkungan otomotif utawa ekstrem mbutuhake -30 ° C nganti 85 ° C utawa luwih akeh

• Viewing Angle: Kanggo skenario ing ngendi akeh wong ndeleng layar utawa ing ngendi piranti diinstal ing sudhut, IPS layar full-viewing amba luwih disenengi; Layar TN luwih murah nanging nuduhake owah-owahan warna sing signifikan ing sudhut sing amba

1.4 Panel Tutul lan Perawatan Lumahing

Yen produk sampeyan mbutuhake fungsi tutul, ngluwihi milih antarane jinis resistif lan kapasitif, ana sawetara rincian sing gampang diabaikan:

Cara Laminasi: Ikatan optik nyedhiyakake kajelasan sing luwih apik lan refleksi sing luwih sithik dibandhingake karo laminasi celah udara, nanging regane luwih dhuwur.
Lapisan lumahing: Lapisan anti-silau (AG), anti-reflektif (AR), lan anti-sidik jari (AF) — kanggo piranti ruangan ruangan utawa padhang dhuwur, kombinasi AG+AR dianjurake.

Kustomisasi Kaca Tutup: Apa sudhut bunder, logo layar sutra, bolongan, utawa modifikasi estetika liyane dibutuhake

2. Hardware lan Driver: Nyingkiri Pitfall

Sawise layar dipilih, desain hardware lan pangembangan driver ngenalake set potensial pitfalls liyane.

2.1 Kabel FPC lan Sambungan

Kabel FPC minangka penyebab 80% gangguan layar. Tansah mbukak kunci kait konektor sadurunge nglebokake utawa nyopot kabel - narik kanthi paksa bisa ngrusak kontak emas. Aja pasang utawa copot FPC nalika sistem urip, amarga sisa arus bisa ngobong antarmuka.

Nalika ngatur FPC, mbayar manungsa waé menyang:

Apa urutan pin lan tingkat voltase kompatibel karo mainboard sampeyan
Apa mlengkung, widening, utawa nuntun watara komponen liyane dibutuhake
Apa dawa FPC cocog karo desain kandang mekanik

2.2 Sumber Daya lan Lampu Latar

TFT-LCD biasane mbutuhake sawetara ril tegangan: VDD (3.3V logika), VGH (positif bias), VGL (negatif bias), lan liyane. Pangiriman daya sing ora normal minangka panyebab nomer siji saka distorsi warna lan layar kedhep. Pendekatan diagnostik sing khas yaiku mriksa apa voltase VCOM nyimpang saka spesifikasi lembar data (contone, ngluwihi 3.8V asring nyebabake flicker sing bisa dingerteni).

Kanggo nyopir lampu latar, solusi sing terus-terusan karo dimming PWM dianjurake. Yen frekuensi PWM mudhun ing ngisor 150Hz, mripat manungsa bisa ndeleng kerlip; Apike kanggo ngunggahake frekuensi ing ndhuwur 200Hz.

2.3 Driver IC lan Pustaka Grafik

IC driver TFT umum kalebu ILI9341, ST7789, lan ST7735. Ing antarane, ILI9341 nawakake dokumentasi paling akeh lan implementasi driver sing paling gampang, saengga cocog kanggo aplikasi resolusi 240x320.

Kanggo perpustakaan grafis, LVGL lan TouchGFX minangka pilihan utama ing papan sing dipasang. LVGL mbukak-sumber lan ndhukung macem-macem platform, nalika TouchGFX dioptimalake kanthi jero kanggo mikrokontroler STM32.

3. Pilihan Khusus: UART Smart Serial Screens

Yen tim sampeyan ora pengin nandur modal wektu sing signifikan kanggo pangembangan driver grafis, utawa yen pengontrol utama sampeyan duwe sumber daya sing winates, layar serial UART minangka pilihan sing kudu dipikirake.

layar kuwi incorporate dibangun ing MCU (contone, ATmega328PB) lan bisa kontrol mung dening ngirim printah liwat port serial, manggoni mung TX lan pin RX.

Layar UART ing pasar umume dadi rong kategori:

Tilas nawakake efisiensi pangembangan sing dhuwur banget - sampeyan bisa uga simulasi UI ing PC sadurunge sumunar menyang layar. Sing terakhir nyedhiyakake kemampuan kontrol tingkat rendah.

4. Referensi Cepet Diagnosis Fault Umum

Pungkasan, iki dhaptar priksa referensi cepet kanggo ngatasi masalah lapangan frekuensi dhuwur - bisa uga ngirit dina:

Gejala	Arah Investigasi Prioritas
Layar glitched, ora ana tampilan	Priksa manawa kabel FPC longgar utawa teroksidasi (80% kasus); verifikasi setelan resolusi / refresh rate
Distorsi warna, garis vertikal, jitter	Priksa voltase suplai abnormal (VGL/VGH/VCOM); mriksa yen PWM dimming frekuensi kurang banget
Gambar surem utawa lampu latar ora bisa digunakake	Priksa LED lampu mburi tuwa; verifikasi voltase output nyata saka adaptor daya
Ndandani bintik peteng/putih ing layar	Kerusakan fisik utawa kompresi saka sisih mburi (ora bisa dibalèkaké - mbutuhake panggantos)

Pamilihan lan pangembangan LCD TFT, ing intine, dadi trade-off antarane biaya, kinerja, siklus pangembangan, lan linuwih. Ora ana layar "paling apik" - mung solusi "paling cocok". Muga-muga pandhuan iki mbantu sampeyan ngindhari dalan sing ora perlu nalika wiwitan proyek, supaya sampeyan bisa luwih fokus kanggo nggawe pengalaman produk sing beda banget.
